ZDS振动电机

文章作者：西贝机械发布时间：2017/12/11 10:27:13浏览次数：

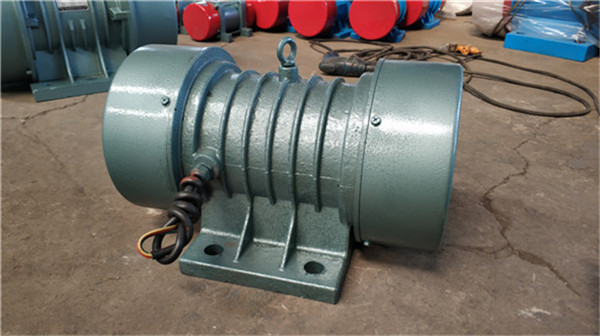

ZDS振动电机

振动电机（也称振动筛电机）是在普通电机的基础上，在电机转子轴两端各安装一组两块可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。调节偏心块的夹角可以达到不同的振动力效果。振动电机是动力源与振动源结合为一体的激振源，振动电机的激振力利用率高、能耗小、噪音低、寿命长。振动电机的激振力可以无级调节，使用方便，JZO、YZU、VB，XVM，YZO、 YZS、YZD、TZD ，TZDC、ZDS 等型号的振动电机为通用型振动电机。可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等，。被广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。振动电机作为各类振动机械设备的振动源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓振动防闭塞装置等。

ZDS系列振动电机（也称振动筛电机）是我公司产品系列中的又一个新产品，它的出现使各振动筛用户多了一个选择，也使西贝机械振动电机的系列更完整。ZDS振动电机采用优质球磨铸铁进行整体铸造，提高了振动电机钢性强度，内部采用全铜线绕组，并进行真空三遍浸漆，充分保证电机的各项参数和良好的质量。ZDS系列振动电机是各类振动机械的激振源。

振动电机的通用运行条件:

加速度: 不超越20g(g为重力加速度)；

环境温度超越40℃应降低功率运用；

主机激振功率:不超越铭牌的规则, (否则应降低激振力运用)；

天文位置：海拔不超越1000米,(如超越1000米，但不超越4000米时，每增加100米，额定温度限值应降低0.5℃)。

额定温升：65℃

额定电压：380v

额定频率：50hz

绝缘等级：B

相数：3

接法：y/△

工作方式：连续（S1）

装置方式：任意方向

防护等级：IP55

型号	振次	激振力(KN)	功率(KW)	电流(A)	图号	安装尺寸			外形尺寸						重量
型号	振次	激振力(KN)	功率(KW)	电流(A)	图号	横向	轴向	安装孔径	A	B	H	h	E	F	重量
	r/min	KN	Kw	A		mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
ZDS-0.6-2	2800	0.65	0.05	0.2	A	100		9	168	120	97	46	40	8	4
ZDS-1.5-2	2860	1.5	0.1	0.3	B	130	40	11	255	160	156	80	100	15	12
ZDS-2-2	2860	2	0.15	0.5	B	130	40	11	255	160	156	80	100	15	12
ZDS-5-2	2860	5	0.37	1.1	B	150	120	13	285	185	190	90	150	30	24
ZDS-10-2	2860	10	0.75	1.96	B	170	130	17	425	210	226	110	170	25	36
ZDS-20-2	2860	20	1.5	3	B	260	190	25	480	320	285	135	250	30	80
ZDS-30-2	2860	30	2.2	4.65	B	310	160	33	590	380	320	146	260	25	100
ZDS-50-2	2860	50	3.7	7.5	B	380	250	38	665	460	390	195	340	35	205

ZDS-2-4	1450	2	0.12	0.37	B	130	40	11	280	160	180	80	100	15	16
ZDS-2.5-4	1450	2.5	0.2	0.62	B	150	120	13	350	185	190	90	150	30	24
ZDS-5-4	1450	5	0.4	1.21	B	170	130	13	390	210	226	110	170	25	36
ZDS-10-4	1450	10	0.75	2.25	B	220	160	21	460	270	270	120	220	25	62
ZDS-32-4	1450	10	0.8	3		180	170		420	230	235	120
ZDS-20-4	1450	20	1.1	2.76	B	260	190	25	530	320	285	135	250	30	85
ZDS-30-4	1450	30	1.5	3.3	B	280	180	33	540	350	340	163	250	30	130
ZDS-50-4	1450	50	2.2	6.68	B	310	160	38	580	390	340	165	286	30	180
ZDS-80-4	1450	80	3.7	8.7	C	380	250	38	710	460	380	195	364	35	260
ZDS-100-4	1450	100	6.3	16.6	C	440	140	38
ZDS-2.5-6	960	2.5	0.2	0.69	B	150	120	13	350	185	190	90	150	30	25
ZDS-5-6	960	5	0.4	1.18	B	170	130	13	390	210	226	110	170	25	40
ZDS-10-6	960	10	0.75	2.2	B	220	160	21	510	310	285	140	220	25	75
ZDS-13-6	960	13	0.8	2.32	B	250	165	25	510	310	285	140	220	25	81
ZDS-18-6	960	18	1.1	3	B	260	190	25	530	320	315	163	250	25	115
ZDS-20-6	960	20	1.5	3.5	B	260	190	25	530	320	315	163	250	25	125
ZDS-25-6	960	25	1.5	3.92	B	280	180	33	540	350	340	163	250	30	145
ZDS-30-6	960	30	2.2	4.9	B	280	180	33	540	350	340	163	250	30	155
ZDS-36-6	960	36	2.2	5.52	B	310	225	33	600	380	360	190	285	35	175
ZDS-40-6	960	40	3	6.5	B	310	225	33	600	380	360	190	285	35	190
ZDS-50-6	960	50	3.7	9.15	B	380	250	38	710	460	390	195	340	35	290
ZDS-75-6	960	75	5.5	12.2	C	380	125	38	770	480	440	210	370	38	372
ZDS-100-6	960	100	7.5	17.9	C	380	140	38	830	460	470	230	430	35	480
ZDS-130-6	960	130	9.5	21.7	C	460	140	45	880	550	500	250	440	40	620
ZDS-160-6	960	160	12	24.8	D	460	118	38	1040	550	500	250	500	40	740
ZDS-180-6	960	180	14	31.9	D	520	120	45	1000	610	540	270	525	40	760
ZDS-220-6	960	220	18	34.5	D	560	140	45	1050	665	580	295	585	45	1040
